Endoskop za proizvodnjo strojev
Endoskopi za mehansko proizvodnjo
Natančen pregled, krepitev učinkovite proizvodnje
Na področju mehanske proizvodnje sta neporušitveno testiranje in preventivno vzdrževanje notranjih struktur opreme ključna elementa za zagotavljanje stabilne kakovosti proizvodnje in izboljšanje splošne učinkovitosti opreme. Tradicionalne metode testiranja temeljijo na razstavljanju opreme, kar vodi do stopnje izgube delovnega časa, ki presega 30 %, in lahko povzroči sekundarno škodo zaradi napak pri sestavljanju, kar poveča proizvodne stroške. Endoskopi za mehansko proizvodnjo lahko s svojo prilagodljivo tehnologijo sonde in sistemi za slikanje z visoko-ločljivostjo prodrejo globoko v zaprte komore in zapletene kanale v opremi, da dosežejo ne-destruktivno testiranje (NDT), s čimer zagotavljajo osnovno tehnično podporo za nadzor kakovosti, diagnozo napak in upravljanje življenjskega cikla skozi celoten proces mehanske proizvodnje.
Aplikacije izdelkov
Scenariji uporabe endoskopov za mehansko proizvodnjo zajemajo inšpekcijske potrebe celotnega procesa mehanske proizvodnje in zajemajo ključne faze, kot so preverjanje mehanske zasnove, natančna obdelava delov, sestavljanje in odpravljanje napak v celotnih strojih ter storitve upravljanja in vzdrževanja opreme, kar zagotavlja prilagojene rešitve za točke inšpekcijskih težav na različnih stopnjah.
Inšpekcija proizvodnje in predelave komponent
Med postopki izdelave komponent, kot so litje, kovanje in varjenje, stopnja odkrivanja notranjih napak (kot so pore, vključki bruhov, razpoke in nepopolna penetracija zvara) neposredno določa stopnjo kvalifikacije izdelka. Endoskopi za mehansko proizvodnjo lahko natančno zajamejo notranjo mikroskopsko morfologijo komponent s sondiranjem globokih lukenj in analizo slikanja zvara. Slikanje površinske hrapavosti lahko natančno identificira načine okvar, kot so obraba površine zob, luknjice in lepljenje, s čimer zagotovi, da kakovost komponent ustreza tovarniškim standardom.
Montaža opreme in pregled zagona
Med celotno fazo sestavljanja stroja se lahko endoskopi uporabljajo za preverjanje natančnosti sestavljanja ključnih komponent, odkrivanje preostalih tujkov in preprečevanje okvar opreme zaradi napak pri sestavljanju. Endoskope je mogoče uporabiti tudi za opazovanje natančnosti kontakta sestavljenih delov v realnem času in merjenje odstopanj med montažnimi vrzelmi, da se zagotovi skladnost z načrtovalskimi risbami opreme.
Odpravljanje težav pri delovanju in vzdrževanju opreme
V celotnem življenjskem ciklu opreme endoskopi služijo kot osnovno diagnostično orodje. Lahko locirajo notranje točke napak brez razstavljanja opreme, s čimer skrajšajo izpade, povečajo učinkovitost odpravljanja težav za več kot 60 % in zmanjšajo stroške popravil za 40 %.

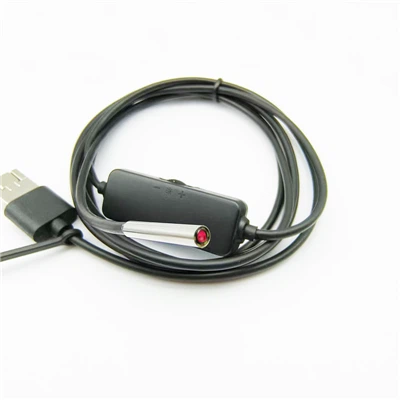

Struktura izdelka
Znanstvena zasnova, zagotovljena učinkovitost zaznavanja
Sonda za slikanje kot glavna komponenta zaznavanja vključuje slikovni modul z visoko-ločljivostjo in sistem prilagodljive osvetlitve. Kar zadeva slikanje, se uporablja 1/9-palčni visoko{11}}občutljivi slikovni senzor CMOS z efektivnim številom slikovnih pik 1 milijon, ločljivostjo 1280×720 in dinamičnim razponom, večjim ali enakim 44 dB, ki lahko zajame razlike v sivinah pri najmanjših napakah v napravi. Osvetljevalni sistem uporablja 6 zmogljivih LED kroglic, podpira prilagajanje svetlosti in ima optično zasnovo z razpršenim odbojem, da se prepreči prekomerna osvetlitev zaradi močnega odboja svetlobe, kar zagotavlja enakomerno osvetlitev v območju zaznavanja.
Fleksibilna in trpežna, prilagodljiva zapletenim okoljem Fleksibilna vstavna cev ima več-plastno kompozitno strukturo. Notranja plast je vodilna cev iz poliimida (PI), srednja plast je pletena mreža iz nerjavečega jekla 304 (gostota pletenice 90 %), zunanja plast pa je prevleka iz politetrafluoretilena. Ta konstrukcijska zasnova daje cevki za vstavljanje odlično prožnost, natezno trdnost in odpornost proti obrabi. Premer vstavne cevi zajema več specifikacij, vključno s 3,3 mm, 3,9 mm in 4 mm, in ga je mogoče izbrati glede na velikost kanala zaznavanja (najmanjši združljivi notranji premer 4 mm), kar zagotavlja gladek prehod skozi ozke kanale.
Vmesnik USB 3-v-1 z vrati USB A in USB C je združljiv z operacijskim sistemom Windows XP in novejšim ter nekaterimi sistemi Android, ki podpirajo OTG. Uporaba je preprosta: preprosto prenesite aplikacijo na izhodno napravo in povežite fotoaparat prek kabla USB za izpis slik.
Ogled-v realnem času je mogoč prek povezave USB. Shranite lahko slike ali posnamete videoposnetke problematičnih področij, datoteke pa lahko shranite neposredno v izhodno napravo.
Priljubljena oznake: endoskopi za proizvodnjo strojev, Kitajska proizvajalci endoskopov za proizvodnjo strojev, dobavitelji, tovarna
